РЕФРАКТОМЕТР ПР-3П |
 |
Рекламный
проспект |
 |
Опросный
лист |
|
| НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ |
|
Промышленный поточный рефрактометр ПР-3П предназначен для непрерывного измерения концентрации жидких растворов в технологических процессах целлюлозно-бумажной, химической, пищевой и других отраслей промышленности. Особо широкое применение рефрактометр нашел для измерения концентрации черного щелока в производстве сульфатной целлюлозы. Принцип действия прибора основан на измерении показателя преломления жидкости и исключает влияние цвета и прозрачности раствора, пузырьков воздуха, твердых частиц.
Рефрактометр ПР-3П позволяет оперативно реагировать на изменения в ходе технологического процесса и может использоваться в качестве датчика обратной связи при автоматизации производства.

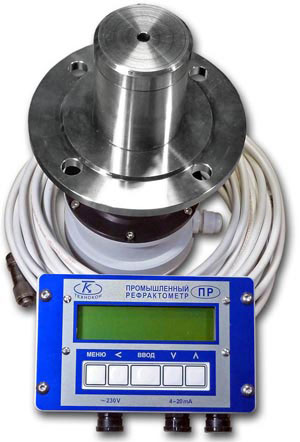

Промышленный рефрактометр ПР-3П выполнен в виде двух отдельных блоков: рефрактометрического датчика и блока индикации, соединяемых между собой кабелем. Такая конструкция позволяет устанавливать рефрактометрический датчик на трубы большого диаметра и емкости в удобных для этого местах, а блок индикации устанавливать так, чтобы иметь к нему свободный доступ. Прибор прост в установке, он не нуждается в сложной настройке и регулярном обслуживании. |
|
|
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
| Диапазон измерения показателя преломления |
1,3200 - 1,5250 |
| Погрешность измерения показателя преломления |
± 0,0002 |
| Диапазон измерения концентрации сахарозы |
0 - 90 % |
| Погрешность измерения концентрации |
± 0,1 % |
| Температурная компенсация |
автоматическая |
| Допустимые пределы температуры растворов |
0 - 140°С |
| Погрешность измерения температуры |
± 1°С |
| Источник света |
LED 589 нм |
| Линейный фотоприемник ПЗС |
3648 элементов |
| Дисплей |
Символьный LCD 16х2 |
| Токовые выходы (концентрация, температура) |
4 - 20 mA, Rmax=600 Ом |
| Габаритные размеры измерительного блока |
235 х 160 х 160 мм |
| Масса измерительного блока, не более |
3,5 кг |
| Габаритные размеры блока индикации |
160 х 100 х 64 мм |
| Масса, не более |
1,0 кг |
| Питающее напряжение |
85 - 260 В, 47 - 440 Гц |
| Питающее напряжение по заказу |
+24 В |
| Потребляемая мощность, не более |
5 ВА |
| Материал призмы |
Синтетический сапфир |
Материал погружной части
|
Сталь 12Х18Н10Т * |
Материал и степень защиты корпуса датчика
|
Алюминий, IР66 |
Материал и степень защиты блока индикации
|
Алюминий, IР64 |
| * титан, PVDF и другие материалы по заказу |
|
|
| |

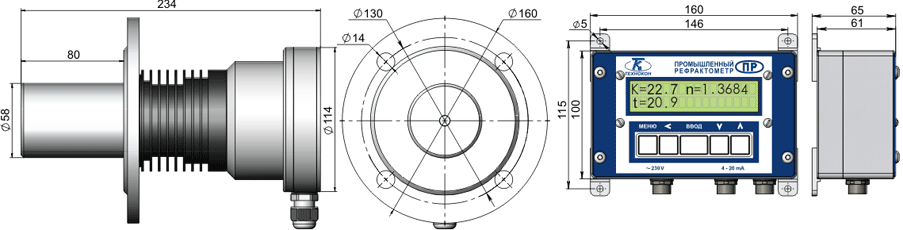

| ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ |
 |
|
|
|
|
